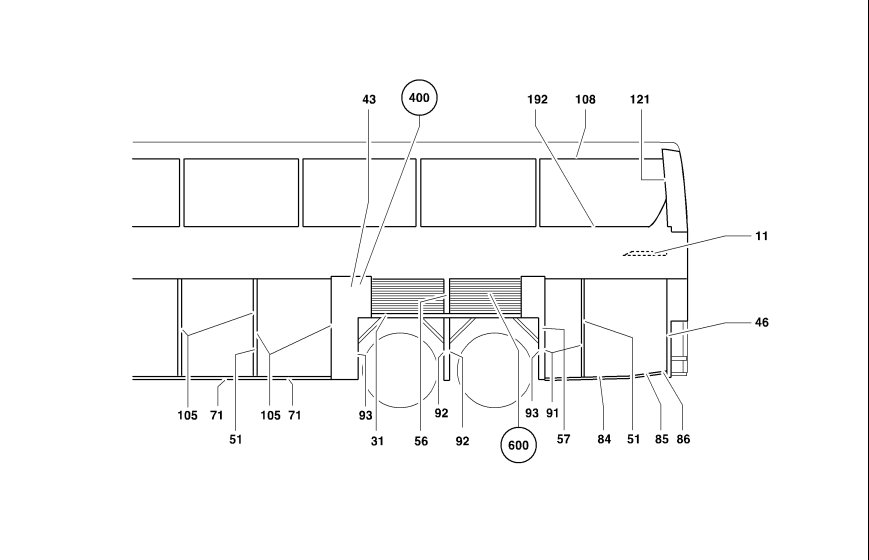

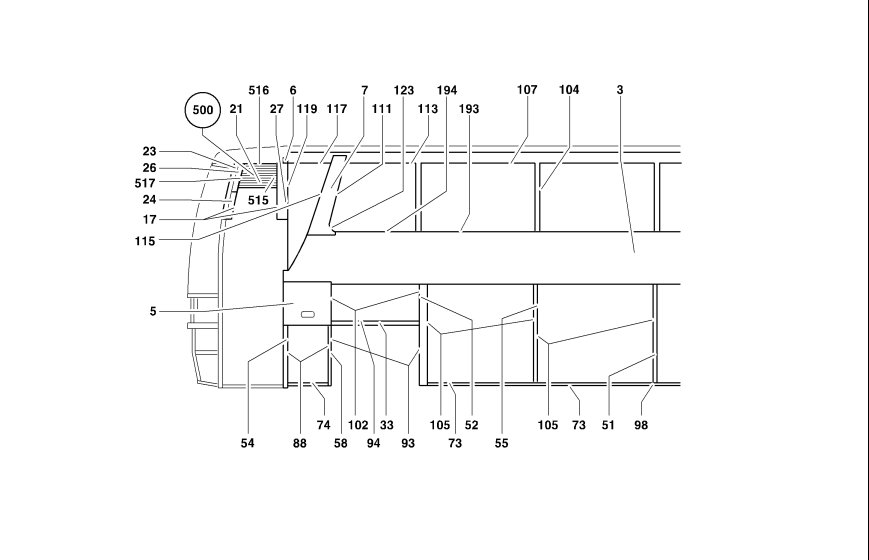

AUSSENBEBLECHUNG			S 317 HDH/3				26-01.112/
EXTERIOR PANELLING							13.02.02
Pos.	Teile-Nummer	Benennung		Stueck	Description	Abmessung
1	345-61.50.000-05 A	AUSSENBEBLECHUNG KPL.		0000
.
3	345-61.50.113-05	.VERKLEIDUNG	1) 3)	0001	.FACING/LINING	12472 LG.
5	345-61.50.133-04 D	.VERKLEIDUNG	3) 5)	0001	.FACING/LINING	588X680
		EINSTIEG			ENTRANCE FOOT STEP
.
6	345-61.50.116-04 D	.WINKEL	3)	0001	.ANGLE	93X84
.
7	345-61.50.117-04 C	.FENSTERSAEULENVERKLEIDUNG		0001	.WINDOW PILLAR TRIM	522X1086
.
11	345-61.50.121-04 E	.PROFILSCHIENE		0001	.CHANNEL	670 LG.
.
17	345-61.50.127-04 E	.EINGLASWINKEL		0002	.	30X308
.
21	345-61.50.131-04 D	.VERKLEIDUNG		0001	.FACING/LINING	305X724
		ENTLUEFTUNG			BREATHER
23	345-61.50.163-04 E	.VERKLEIDUNG		0001	.FACING/LINING	162X182
		A-SAEULE
24	345-61.50.164-04 C	.VERKLEIDUNG	3)	0001	.FACING/LINING	152X427
		A-SAEULE
26	138-61.50.136-04 E	.VERKLEIDUNG	8) 21)	0001	.FACING/LINING	74X380
		TUER			DOOR
27	345-61.50.141-04 C	.VERKLEIDUNG	8)	0001	.FACING/LINING	718X146
		B-SAEULE
.
31	345-61.50.141-01 E	.VERKLEIDUNG	3)	0001	.FACING/LINING	65X2058
		RAMMLEISTENGURT
33	139-61.50.142-04 E	.VERKLEIDUNG		0001	.FACING/LINING	65X1220
		RAMMLEISTENGURT
.
43	345-61.50.153-04 C	.VERKLEIDUNG	3) 22)	0001	.FACING/LINING	605X1424
		VOR HINTERACHSE			IN FRONT OF REAR AXLE
.
46	345-61.50.156-01 D	.SAEULENVERKLEIDUNG	3) 7)	0001	.POST TRIM	73X795
51	139-61.50.161-04 E	.SAEULENVERKLEIDUNG		0003	.POST TRIM	52X1420
52	345-61.50.162-05 E	.SAEULENVERKLEIDUNG		0001	.POST TRIM	132X1404
54	179-61.50.164-28 E	.SAEULENVERKLEIDUNG		0001	.POST TRIM	80X829
55	345-61.50.165-05 E	.SAEULENVERKLEIDUNG		0001	.POST TRIM	62X1420
56	137-61.50.166-01 E	.SAEULENVERKLEIDUNG		0001	.POST TRIM	110X510
57	345-61.50.167-04 D	.SAEULENVERKLEIDUNG	23)	0001	.POST TRIM	333X1409
58	179-61.50.162-04 E	.SAEULENVERKLEIDUNG		0001	.POST TRIM	60X829
.
71	179-60.90.118-61 D	.PROFIL		0002	.SECTION/PROFILE	37X1024
73	179-60.90.128-61 D	.PROFIL		0002	.SECTION/PROFILE	1534 LG.
74	179-60.90.113-61 D	.PROFIL		0001	.SECTION/PROFILE	544 LG.
.
84	345-61.50.194-04 D	.BLECHSTREIFEN		0001	.STEEL STRIP	725X30
85	345-61.50.195-04 -	.BLECHSTREIFEN		0001	.STEEL STRIP	195X30
86	345-61.50.196-04 -	.BLECHSTREIFEN		0001	.STEEL STRIP	170X30
.
88	179-61.50.212-21 E	.WINKEL		0002	.ANGLE	23X812
91	139-61.50.211-04 E	.WINKEL		0002	.ANGLE	23X1325
92	345-61.50.212-04 E	.WINKEL		0002	.ANGLE
93	345-61.50.211-04 E	.WINKEL		0004	.ANGLE	23X742
94	139-61.50.214-04 E	.WINKEL		0001	.ANGLE	25X1190
.
98	179-61.50.215-21 E	.STEG		0014	.WEB	50X50
		ABDICHTUNG			SEALING/PACKING
.
102	139-61.50.222-04 E	.WINKEL		0002	.ANGLE	25X500
104	179-61.50.225-04 E	.WINKEL		0012	.ANGLE	30X930
105	137-61.50.211-01 E	.WINKEL		0008	.ANGLE	23X1372
.
107	179-60.90.159-52 E	.ANSCHLAGPROFIL	14)	0005	.STOP BAND	1555 LG.
108	179-60.90.214-52 E	.ANSCHLAGPROFIL		0001	.STOP BAND	1700 LG.
.
111	345-61.50.125-04 E	.EINGLASWINKEL		0001	.	30X789
.
113	179-60.90.213-52 E	.ANSCHLAGPROFIL	14)	0001	.STOP BAND	985 LG.
.
115	345-61.50.136-04 C	.EINGLASWINKEL	3)	0001	.	30X1514
.
117	179-60.90.139-52 E	.ANSCHLAGPROFIL	14)	0001	.STOP BAND	560 LG.
119	345-61.50.222-04 E	.ANSCHLAGPROFIL	14)	0001	.STOP BAND	30X1380
.
121	315-61.50.226-03 D	.WINKEL	3)	0001	.ANGLE	30X990
123	345-61.50.227-04 E	.WINKEL		0001	.ANGLE	30X204
		FENSTERKNOTEN			WINDOW NODE
.
192	315-60.90.143-30 -	.ANSCHLAGPROFIL	14)	0001	.STOP BAND	1560 LG.
193	315-60.90.141-30 -	.ANSCHLAGPROFIL	14)	0005	.STOP BAND	1555 LG.
194	315-60.90.156-30 -	.ANSCHLAGPROFIL	14)	0001	.STOP BAND	1080 LG.
.
200	A 002 989 09 98 E	.DICHTBAND	11)	N.B.	.SEALING TAPE	5X15X2000
202	A 007 989 26 71 -	.KLEBER U. DICHTMASSE	11)	0002	.
.
400	345-61.52.000-04 -	.VERKLEIDUNG KPL.	25)	0001	.
410	345-61.52.100-04 C	..VERKLEIDUNG	11)	0001	..FACING/LINING
		ROHTEIL			UNCOMPLETED PART
413	345-61.52.113-04 -	...VERKLEIDUNG	11)	0001	...FACING/LINING	600X1422
415	116-65.61.111-07 D	...DECKEL	11)	0001	...COVER	210X210
416	179-61.59.110-06 D	...SCHARNIER	11)	0001	...HINGE
.
425	A 002 750 57 84	..VERSCHLUSS	11)	0001	..LOCKING/CLOSURE
426	A 000 750 08 50	..SCHLOSSKOERPER	11)	0001	..LOCK HOUSING	45X31X31
428	A 000 758 00 55	..KAPPE	11)	0001	..CAP
429	A 000 766 00 84 E	..SCHLOSSZUNGE	11)	0001	..LOCK BOLT, LOCK TONGUE
.
500	137-61.59.000-13 B	.LUEFTUNGSGITTER KPL.	5)	0001	.
503	137-61.59.200-13 -	..GITTER	11)	0001	..GRID
		ROHTEIL			UNCOMPLETED PART
507	0.200.980.005 -	..SKT.-KLEMMUTTER	11)	0004	..HEXAGON CLAMPING UNIT	VM 6	DAE980 8
508	N 000125 006449	..SCHEIBE	11)	0004	..DISK	6	ISO7089
509	4.342.532.000 -	..SCHUTZKAPPE	11)	0004	..PROTECTING CAP	SW 10(M 6)TYP 2	PE-SCHWARZ
512	0.981.416.000	..TESAFLEX	11)	0001	..TESAFLEX	30 BR. 33 M - ROLLE
.
515	137-61.59.221-08 E	..RAHMENTEIL	3) 7)	0001	..FRAME PART	52X306
516	137-61.59.222-08 D	..RAHMENTEIL	3) 8)	0001	..FRAME PART	52X475
517	137-61.59.223-13 E	..RAHMENTEIL	5)	0001	..FRAME PART	256X53
.
518	0.981.356.000	..KLEBEBAND	11)	0001	..ADHESIVE TAPE	1,6X9 MM I.ROLLEN
.
600	345-61.59.000-01 C	.LUEFTUNGSGITTER KPL.	24)	0001	.
608	A 626 637 03 12 D	..ANSCHLAGWINKEL	3) 11)	0002	..STOP ANGLE	121X453
609	345-61.59.119-01 D	..ANSCHLAGWINKEL	4) 11)	0002	..STOP ANGLE	121X453
611	8.445.322.000 B	..LUFTEINLASSGITTER	11)	0002	..AIR INTAKE SCREW	972X497
.
613	A 001 990 72 91	..MEHRBEREICHSSTECKMUTTER	11)	0012	..MULTIRANGE SOCKET NUT	M 5
614	A 003 990 84 12	..SCHRAUBE	11)	0012	..SCREW	M 5X16	EVO203.10 4.8
615	0.200.933.012	..SECHSKANTSCHRAUBE	11)	0008	..SCREW	M 6X16	DIN933 8.8
616	N 000125 006449	..SCHEIBE	11)	0008	..DISK	6	ISO7089
617	0.207.980.004	..FEDERRING	11)	0008	..SPRING WASHER	6	DIN 7980
618	0.011.820.006	..UNTERLEGRING	11)	0012	..	M 5 I FASETTEN-RING
.
	1		LAENGE ANGEBEN		SPECIFY LENGHT
	3		LINKS		LEFT
	4		RECHTS		RIGHT
	5		VORN		FRONT
	7		HINTEN		REAR
	8		OBEN		TOP
	11		OHNE ABBILDUNG		NOT ILLUSTRATED
	14		DOPPELVERGLASUNG		DOUBLE GLAZING
	21		INNEN		INSIDE
	22		OHNE TANKKLAPPE
	23		NACH HINTERACHSE
	24		BEI KLIMA
	25		MIT TANKKLAPPE
