Ersatzteilliste fuer 12-07.004

Bild-Nr. 12-07.004


12-07.004/A1- A4RAUFOSS - STECKVERBINDER P 3, P 4
12-07.004/B1STECKVERBINDER
12-07.004/C1WINKEL-STECKVERBINDER
12-07.004/D1 - D2EINSCHRAUBFITTING
12-07.004/E1 - E4VERBINDER, SCHOTTSTUTZEN
12-07.004/F1 - F3GER. VERBINDUNGSSTUTZEN
12-07.004/G1STOPFEN, REDUZIERSTUECK, UEGERGANGSSTUECK
12-07.004/H1 - H2BOGEN
12-07.004/I1 - I4T-STUECK
12-07.004/J1 - J2ROHRBOGEN, WINKEL-SCHOTTSTUTZEN
12-07.004/K1 - K2WINKELBLOCK
12-07.004/L1KONTERMUTTER
12-07.004/M1GEWINDEMUFFE, SCHLAUCHSTUTZEN
12-07.004/N1UEBERWURFMUTTER
12-07.004/O1VERTEILER
12-07.004/P1VERTEILER
12-07.004/Q1VERTEILER
12-07.004/R1VERTEILER
12-07.004/S1PRUEFVENTIL
12-07.004/T1RUNDDICHTRING

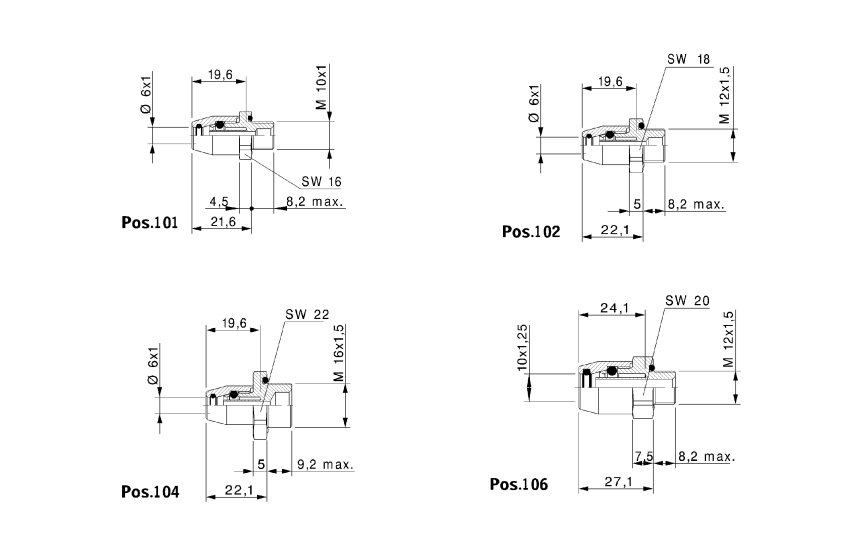

 12-07.004/A1

Bildtafel-Nr. 12-07.004/A1 - A4

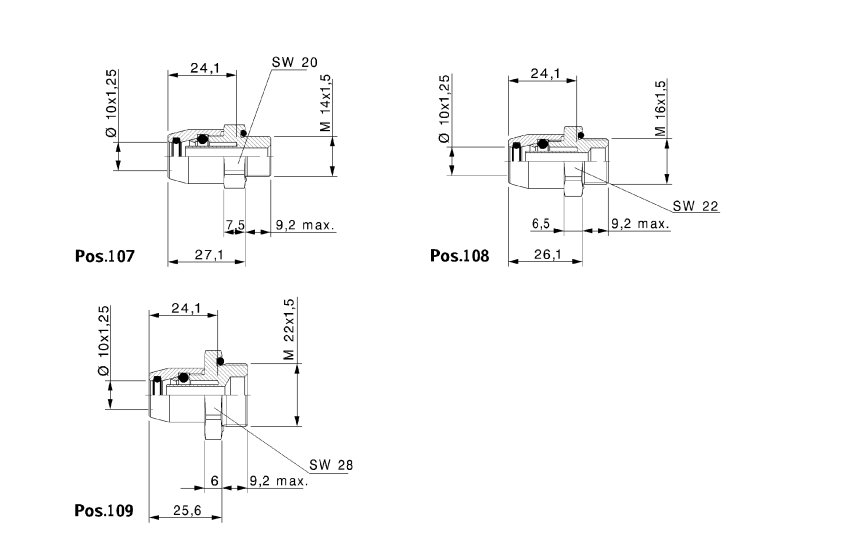

12-07.004/A2

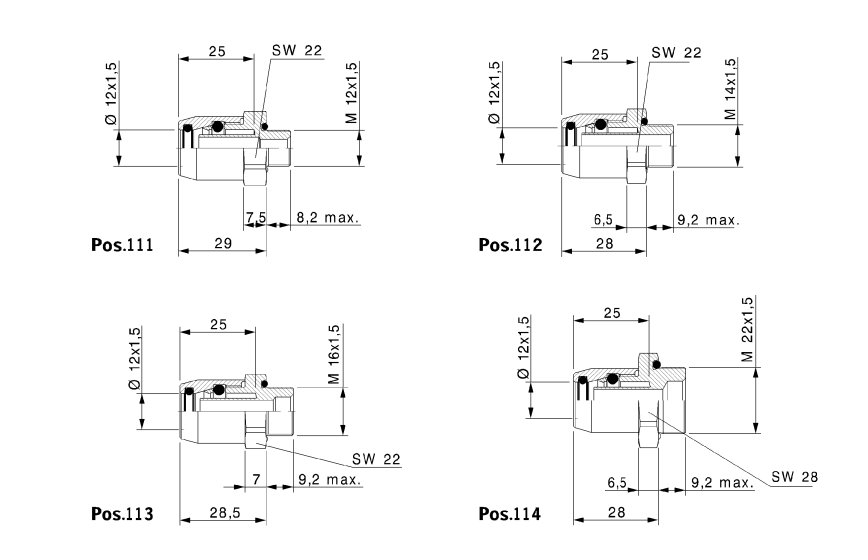

12-07.004/A3

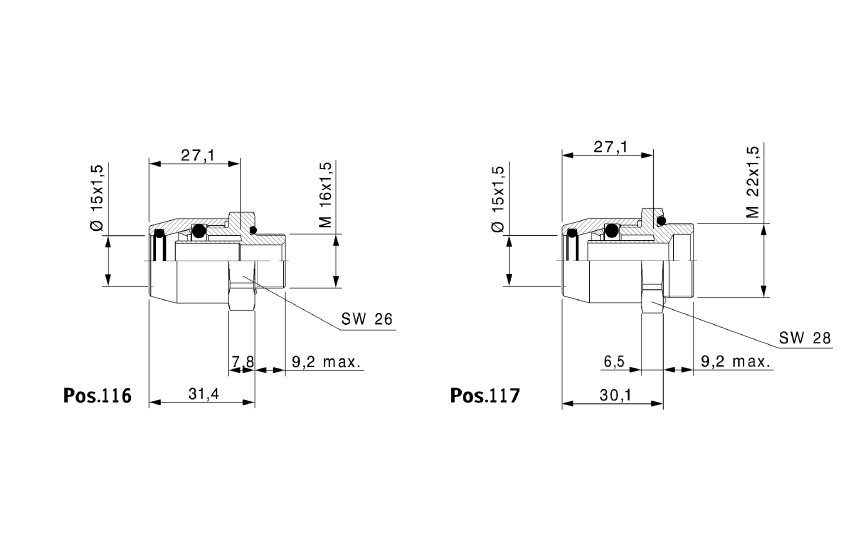

12-07.004/A4

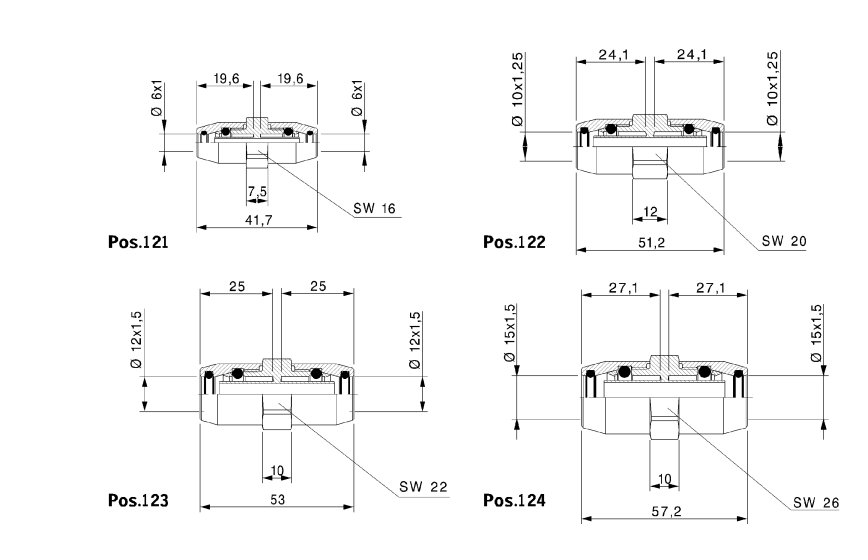

 12-07.004/B1

Bildtafel-Nr. 12-07.004/B1

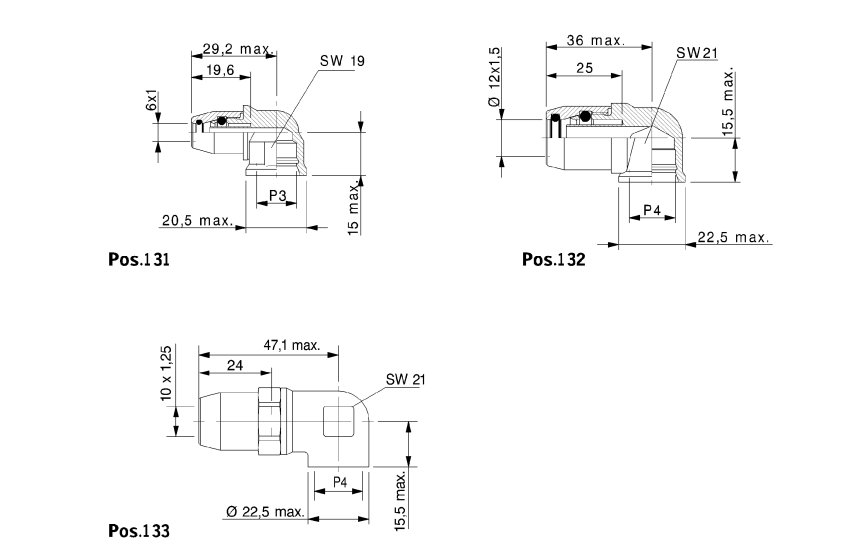

 12-07.004/C1

Bildtafel-Nr. 12-07.004/C1

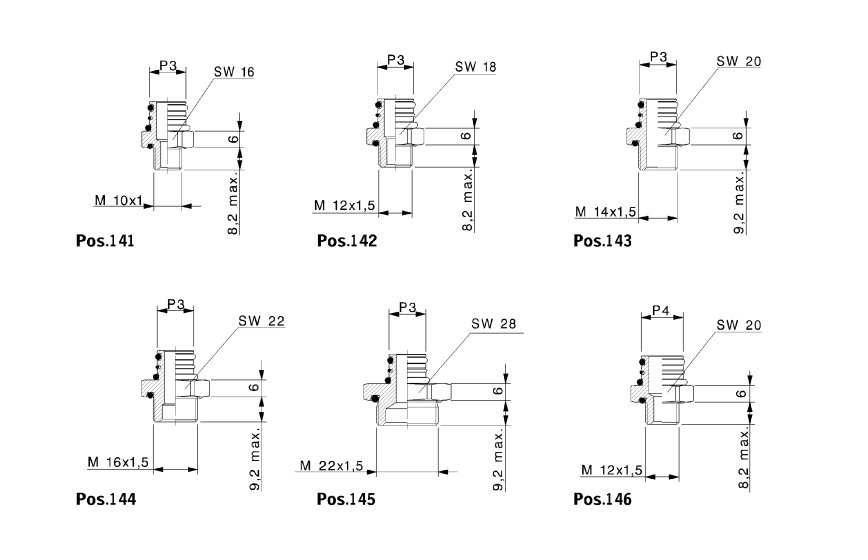

 12-07.004/D1

Bildtafel-Nr. 12-07.004/D1 - D2

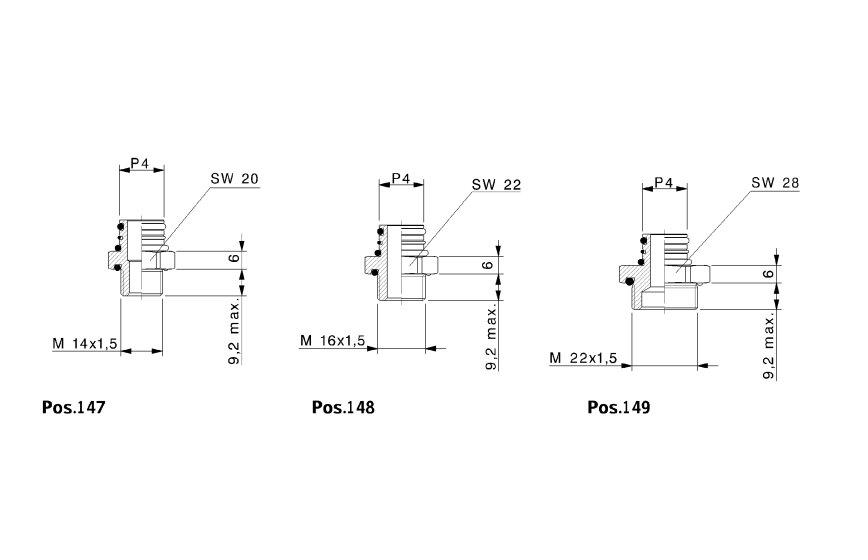

12-07.004/D2

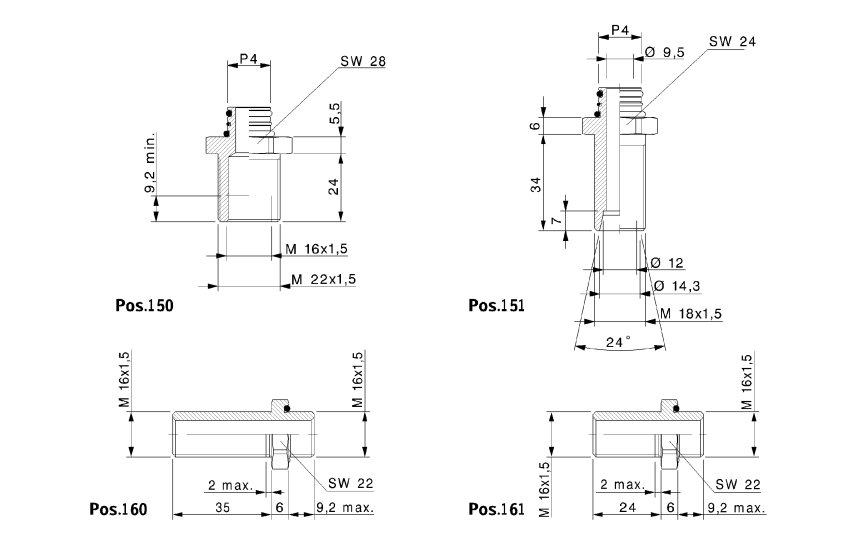

 12-07.004/E1

Bildtafel-Nr. 12-07.004/E1 - E4

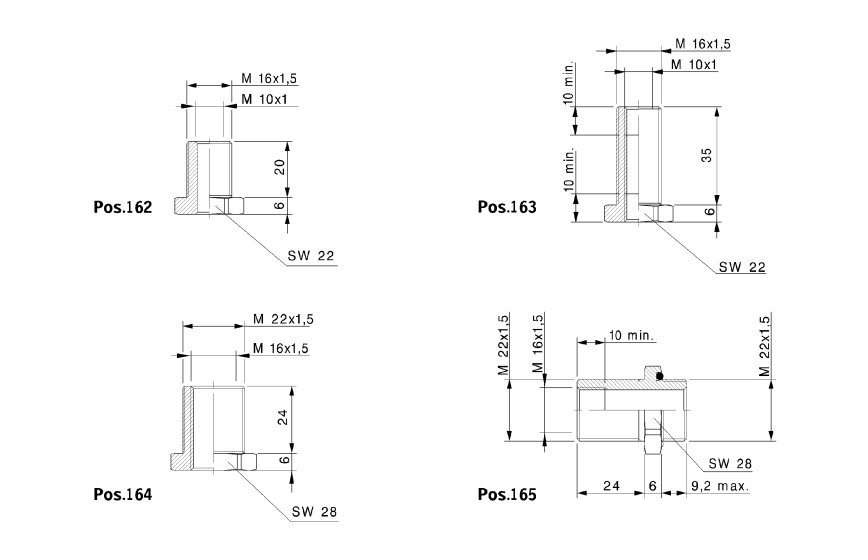

12-07.004/E2

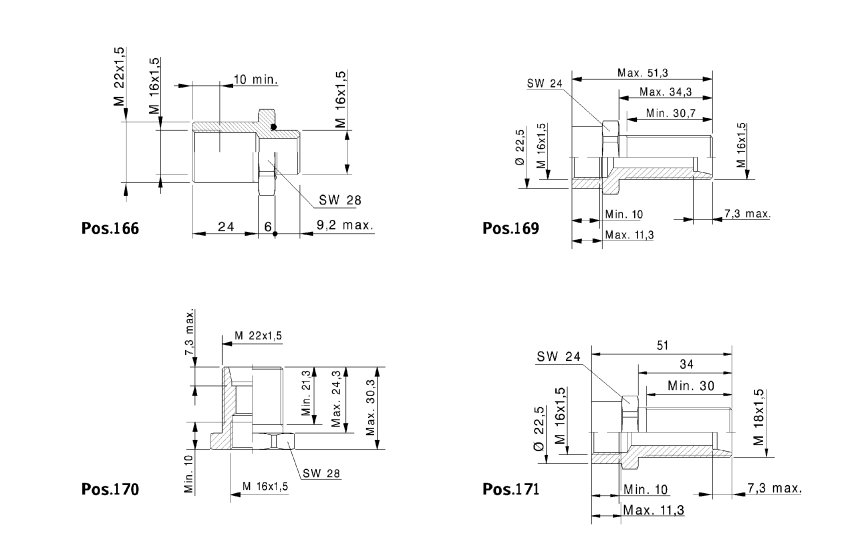

12-07.004/E3

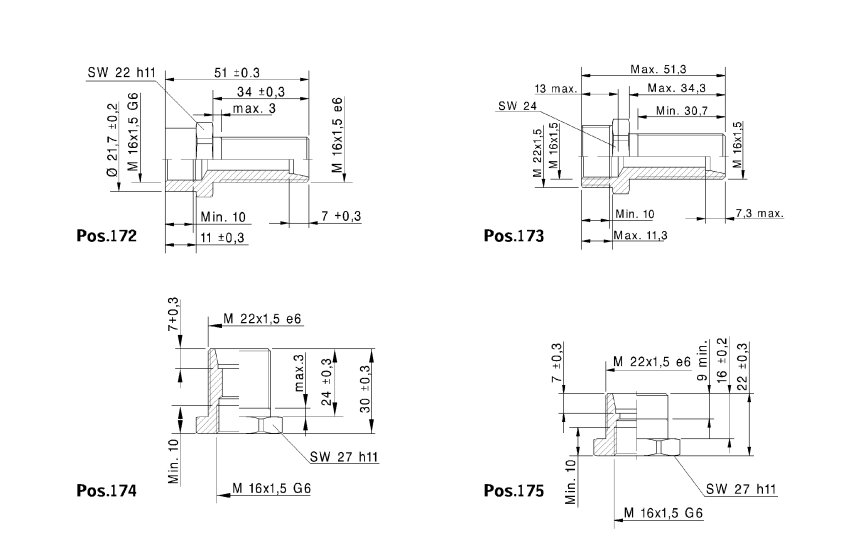

12-07.004/E4

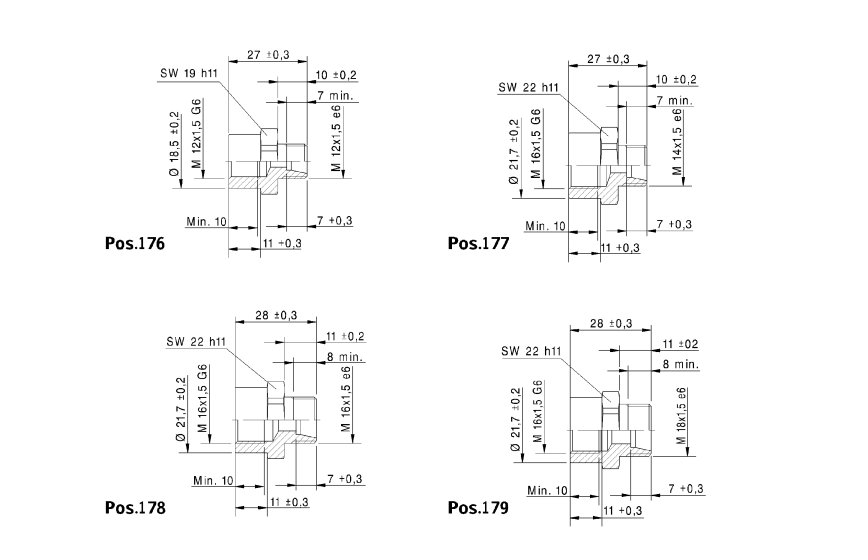

 12-07.004/F1

Bildtafel-Nr. 12-07.004/F1 - F3

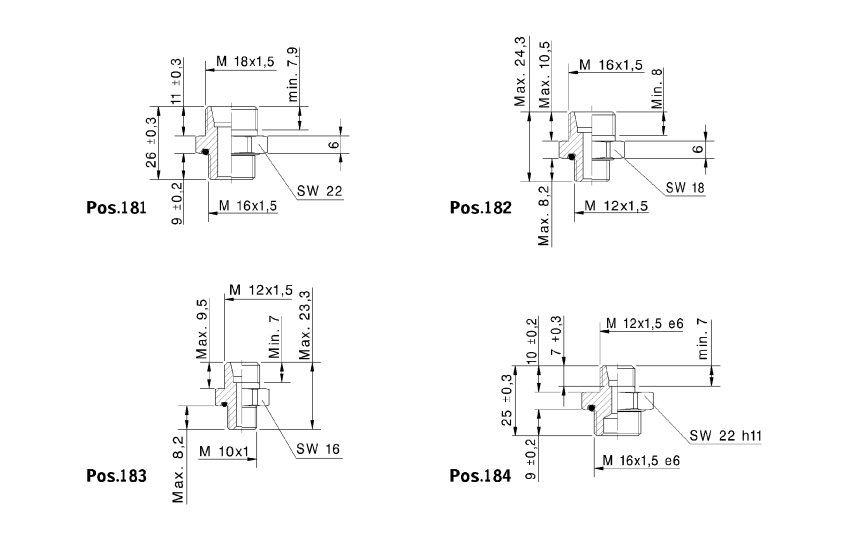

12-07.004/F2

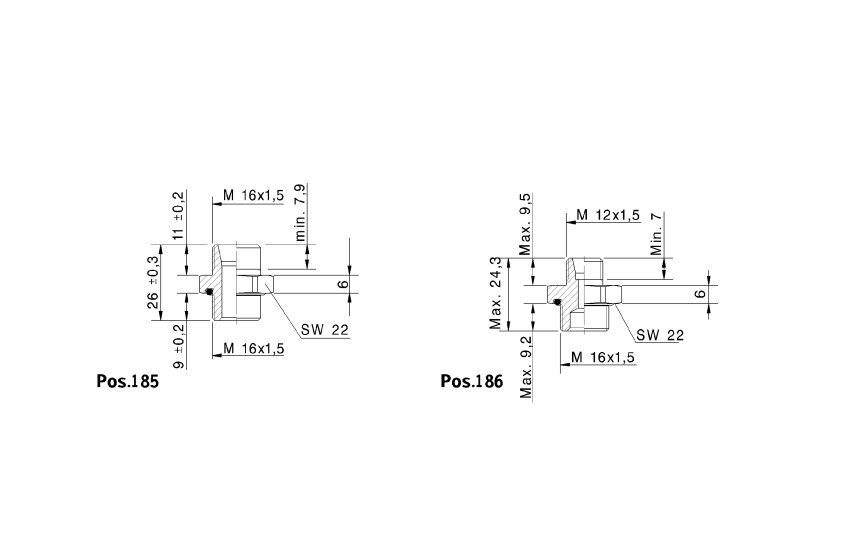

12-07.004/F3

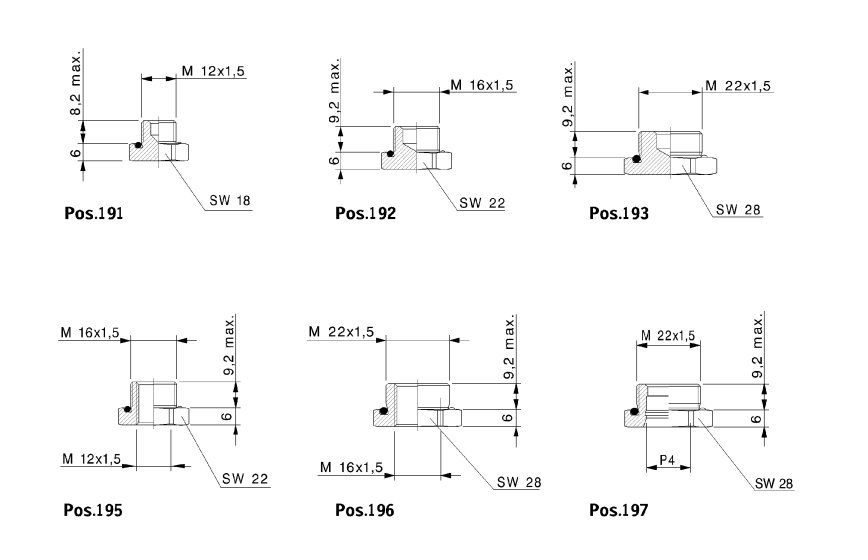

 12-07.004/G1

Bildtafel-Nr. 12-07.004/G1

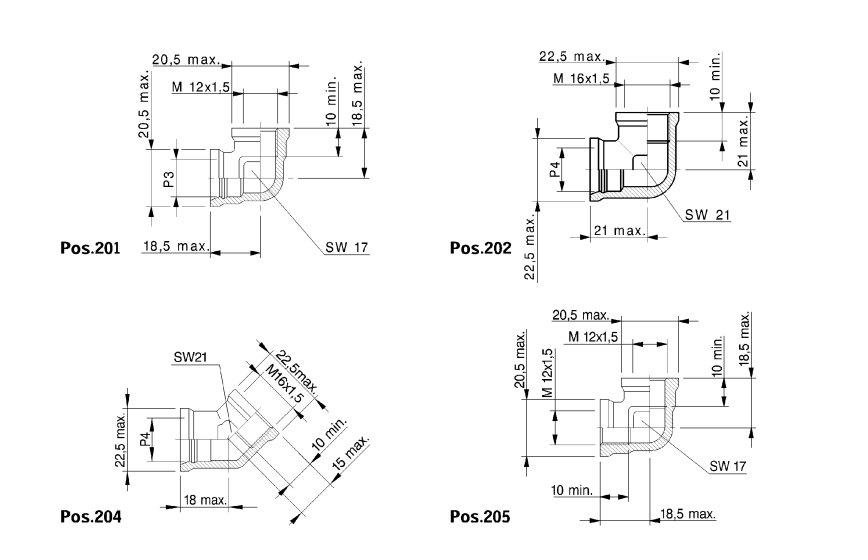

 12-07.004/H1

Bildtafel-Nr. 12-07.004/H1 - H2

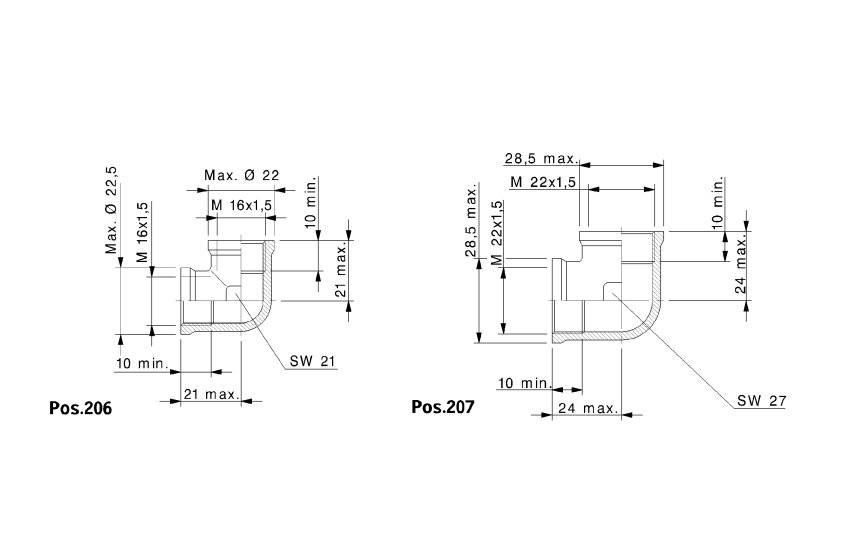

12-07.004/H2

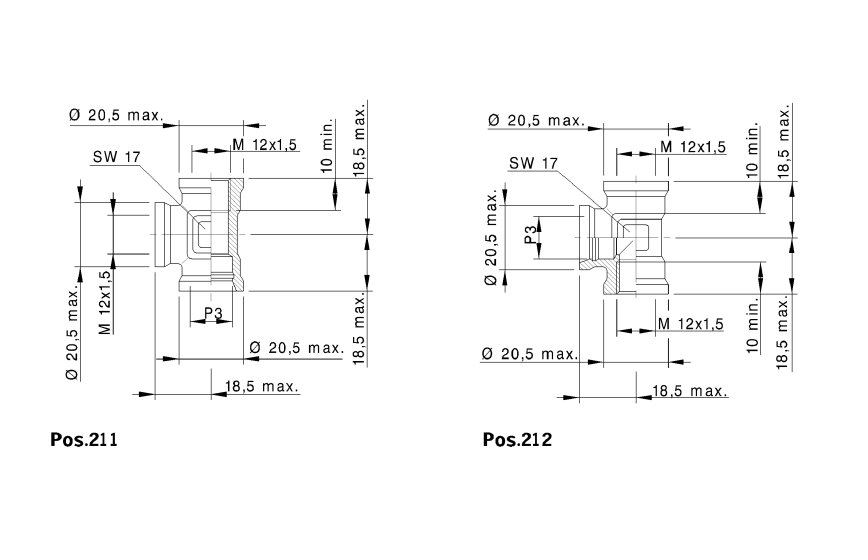

 12-07.004/I1

Bildtafel-Nr. 12-07.004/I1 - I4

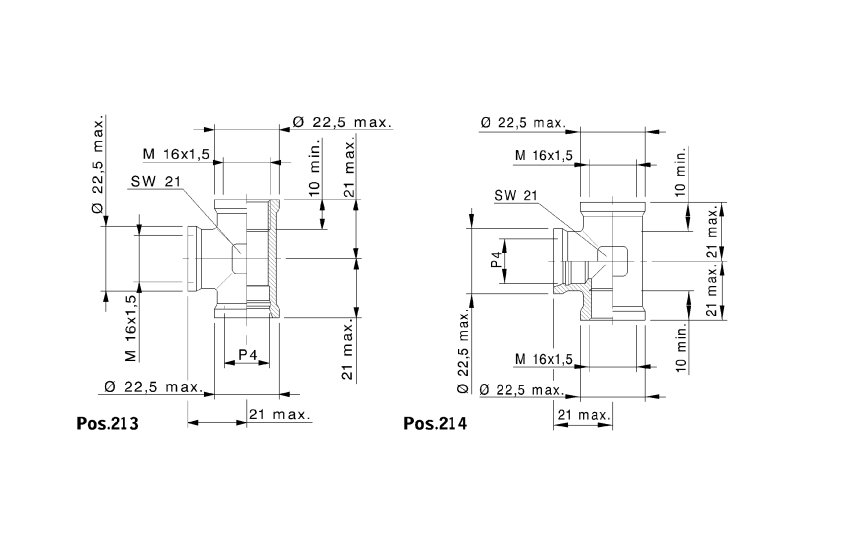

12-07.004/I2

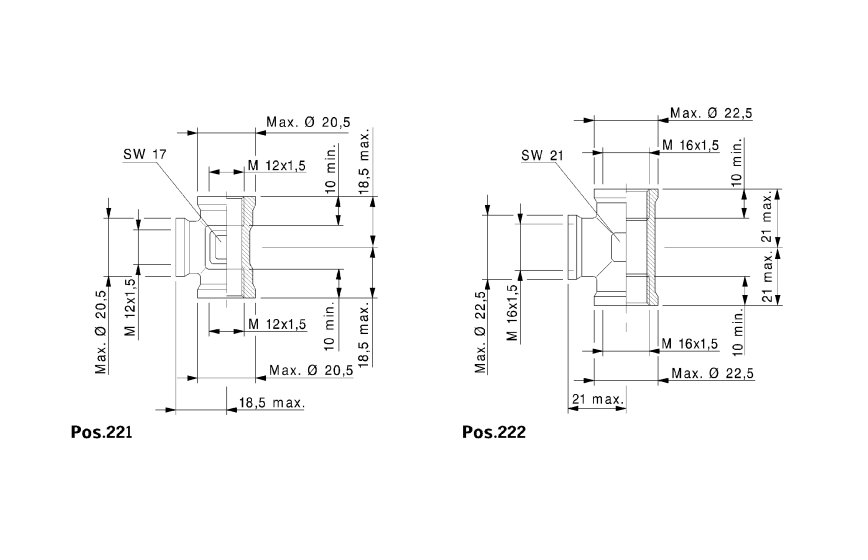

12-07.004/I3

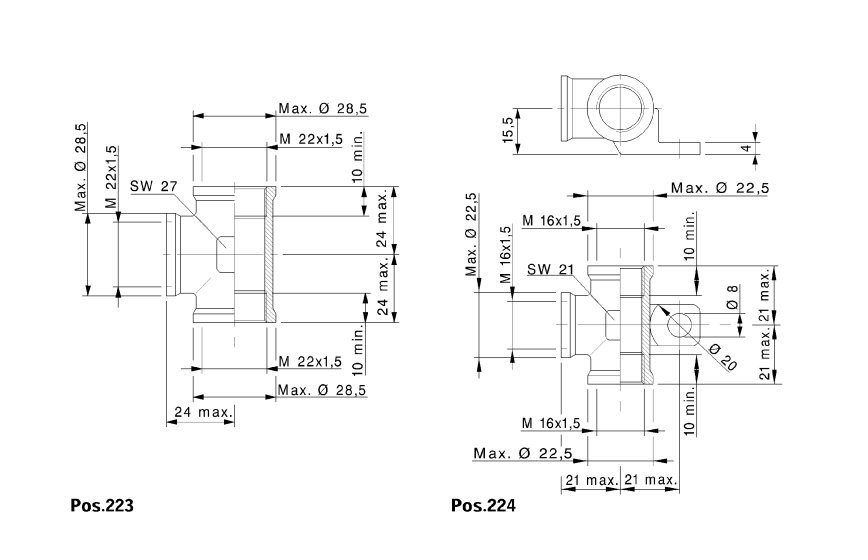

12-07.004/I4

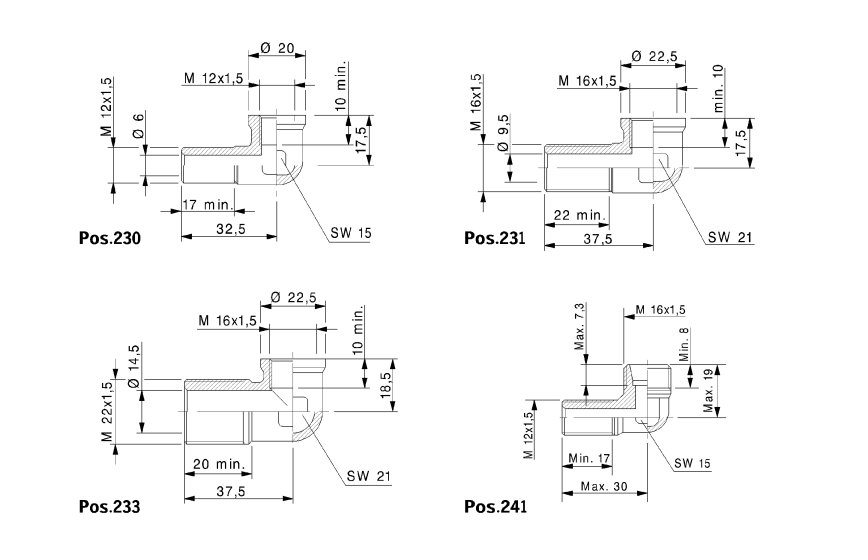

 12-07.004/J1

Bildtafel-Nr. 12-07.004/J1 - J2

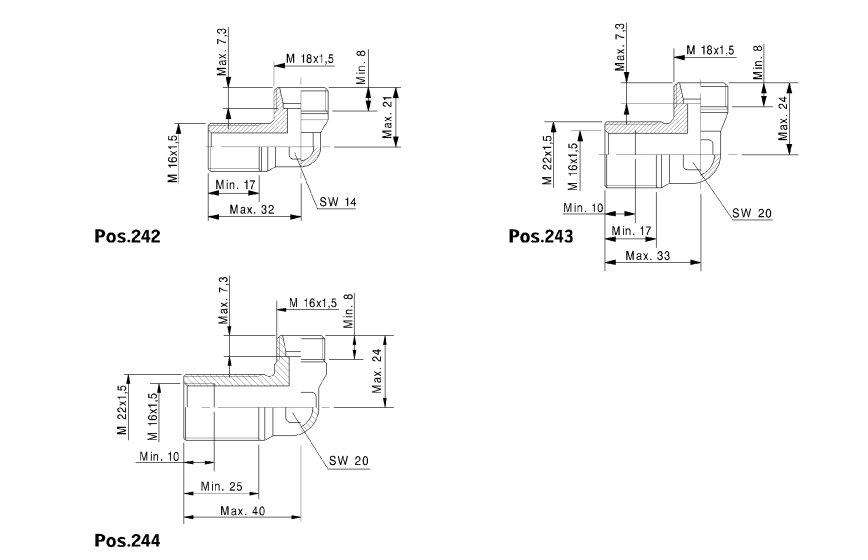

12-07.004/J2

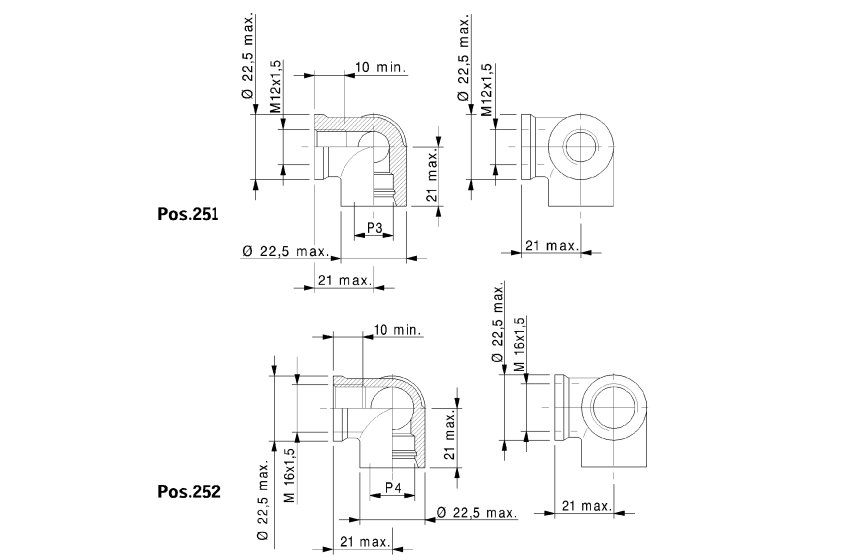

 12-07.004/K1

Bildtafel-Nr. 12-07.004/K1 - K2

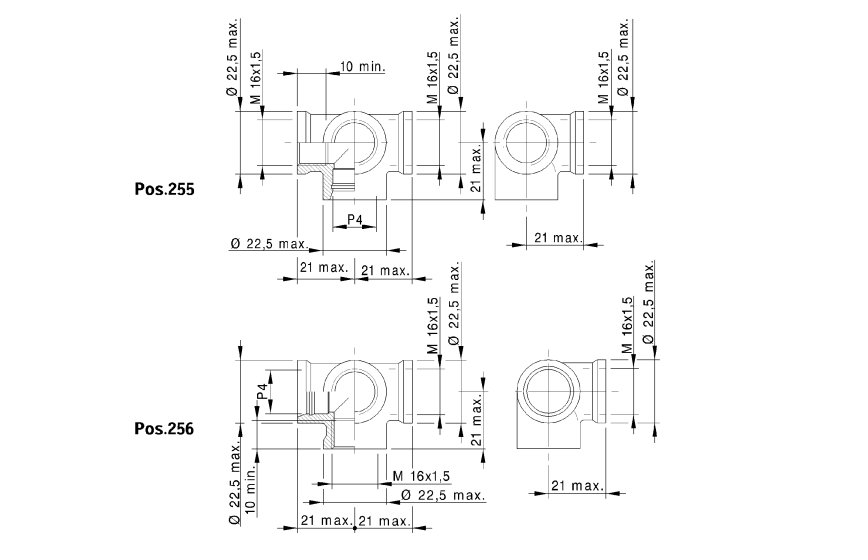

12-07.004/K2

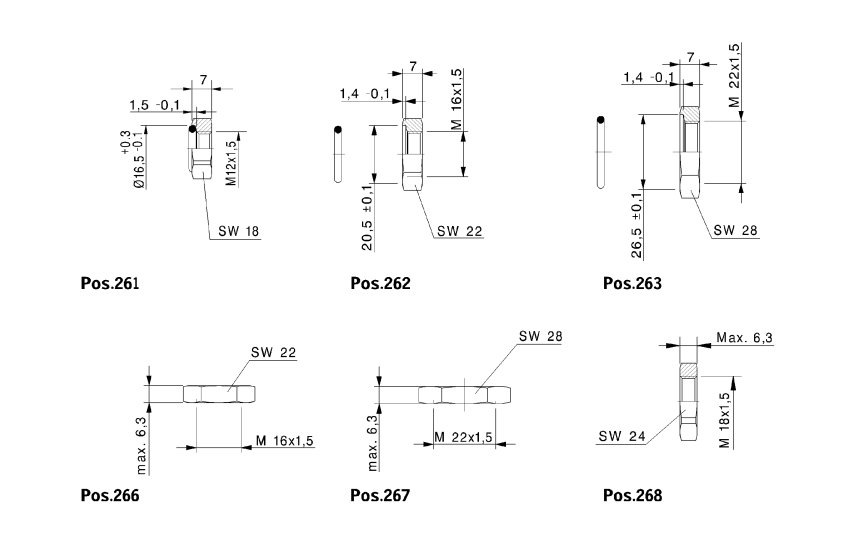

 12-07.004/L1

Bildtafel-Nr. 12-07.004/L1

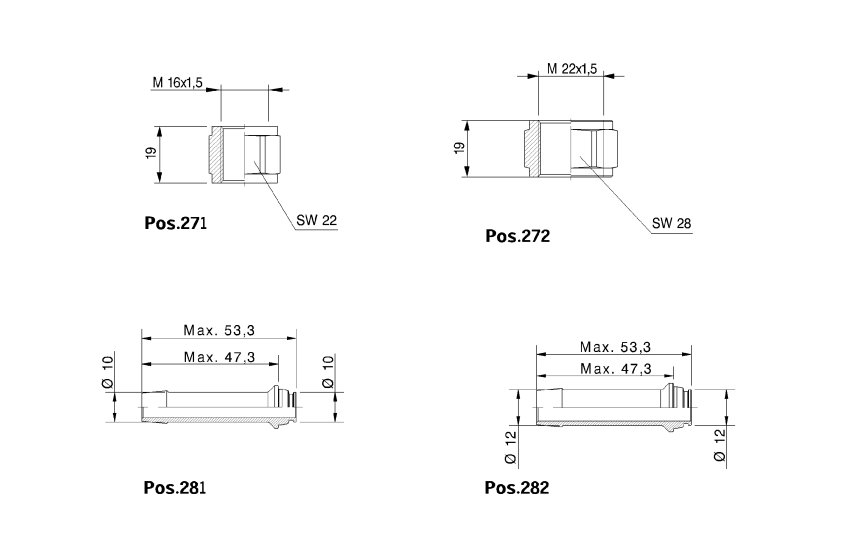

 12-07.004/M1

Bildtafel-Nr. 12-07.004/M1

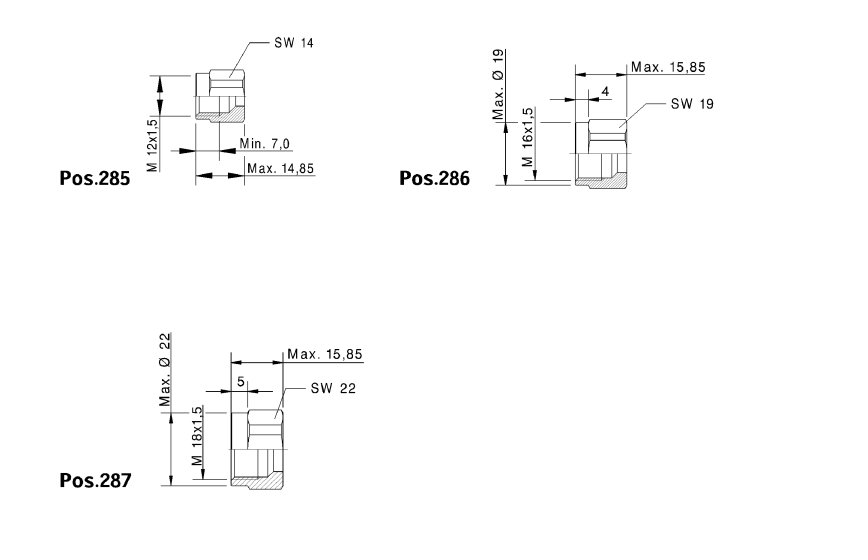

 12-07.004/N1

Bildtafel-Nr. 12-07.004/N1

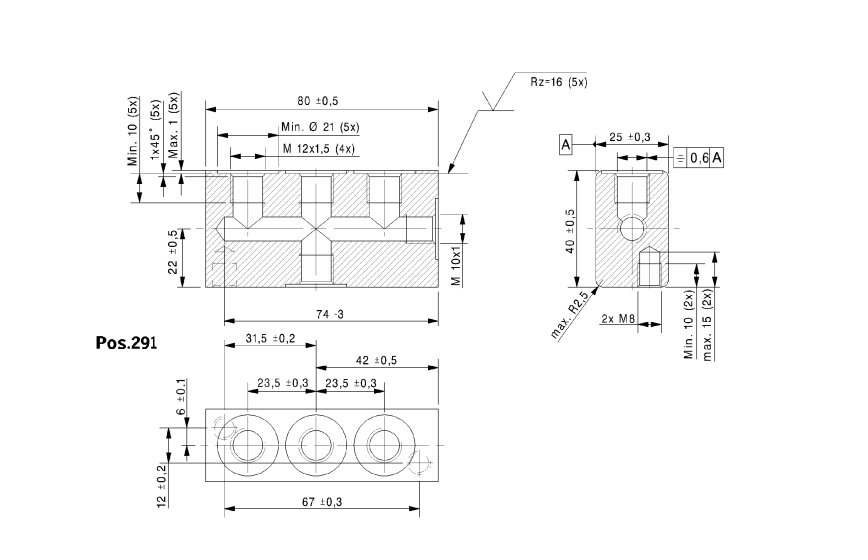

 12-07.004/O1

Bildtafel-Nr. 12-07.004/O1

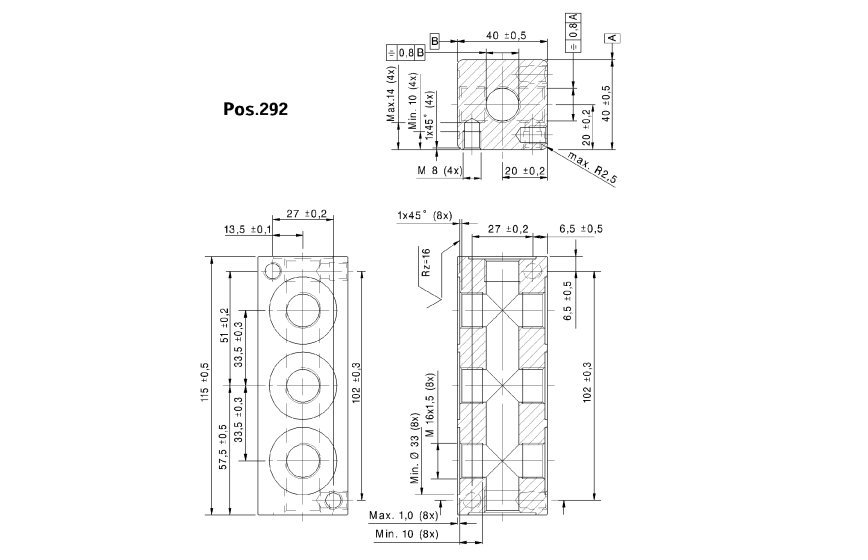

 12-07.004/P1

Bildtafel-Nr. 12-07.004/P1

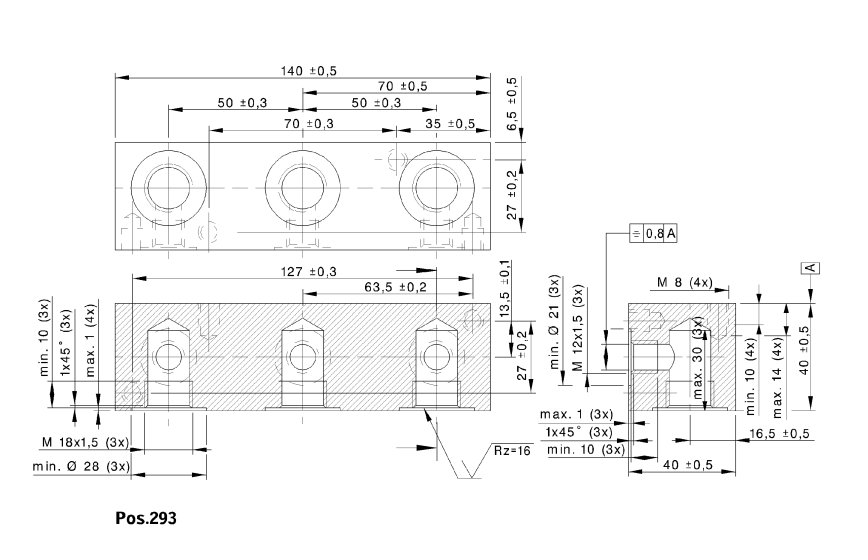

 12-07.004/Q1

Bildtafel-Nr. 12-07.004/Q1

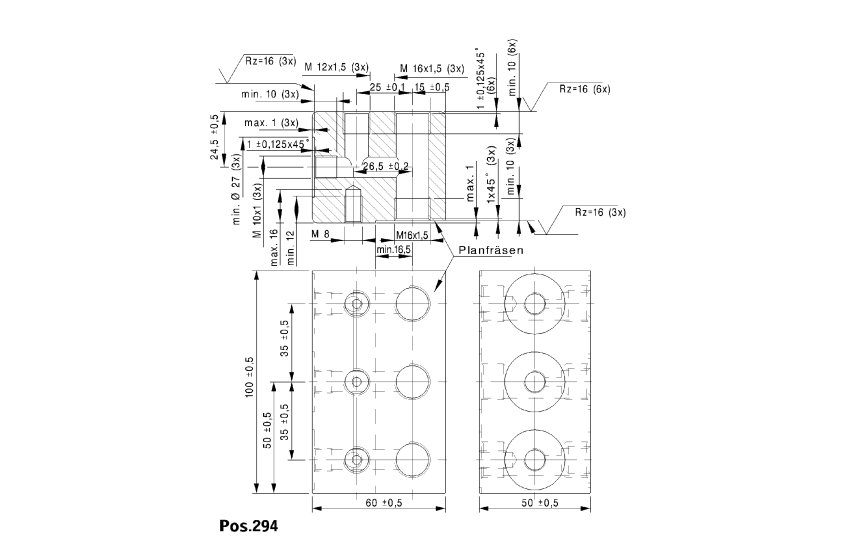

 12-07.004/R1

Bildtafel-Nr. 12-07.004/R1

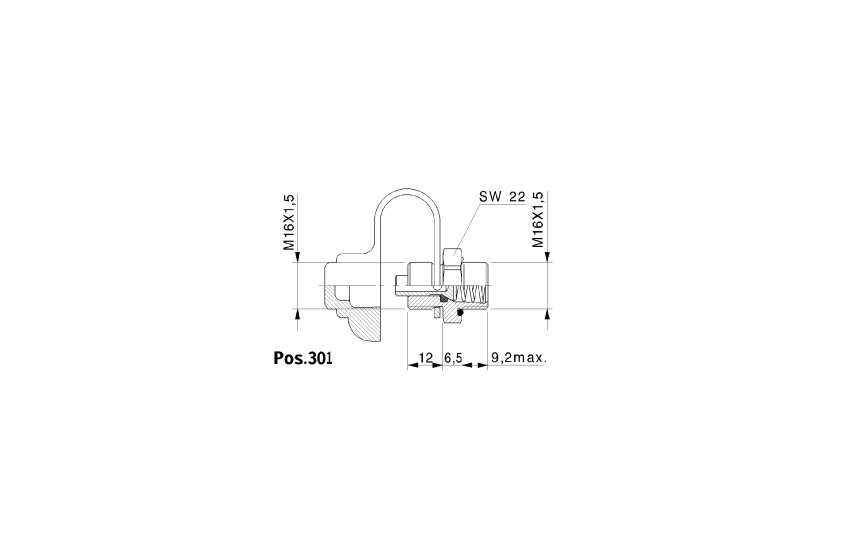

 12-07.004/S1

Bildtafel-Nr. 12-07.004/S1

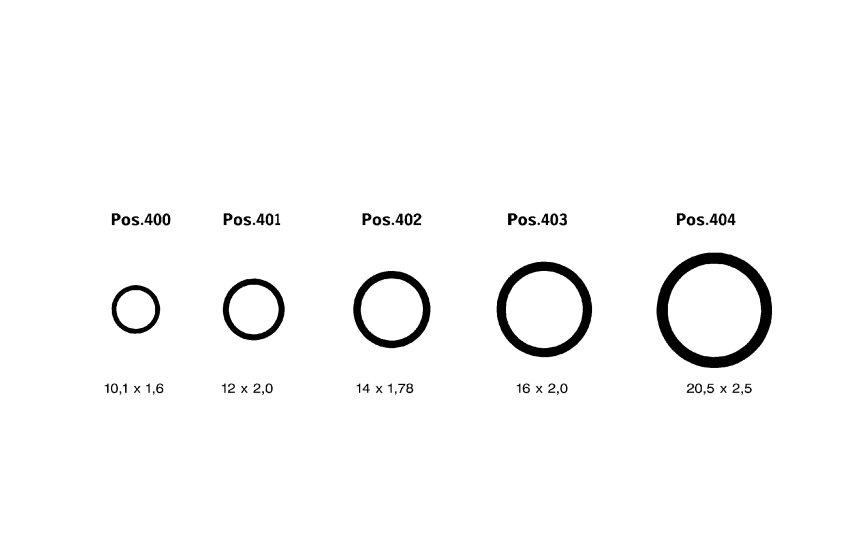

 12-07.004/T1

Bildtafel-Nr. 12-07.004/T1



VERSCHRAUBUNGENRAUFOSS12-07.004/
RACCORDS FILTES15.07.99
Pos.Teile-NummerBenennung StueckDescriptionAbmessung
      1315-28.30.500-04 -RAUFOSS-STECKVERBINDUNGEN0000
.
101A 003 990 28 68 E.EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD FILETEROHR 6X1
102A 003 990 29 68 E.EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD FILETEROHR 6X1
104A 003 990 30 68 E.EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD FILETEROHR 6X1
.
106A 003 990 31 68 E.GER.EINSCHRAUBVERSCHRAUBUNGN.B..ROHR 10X1,25
107A 003 990 32 68 E.GER. EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD VISSE DROITROHR 10X1,25
108A 003 990 33 68 E.GER. EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD VISSE DROITROHR 10X1,25
109A 003 990 34 68 E.GER. EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD VISSE DROITROHR 10X1,25
.
111A 003 990 35 68 E.GER. EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD VISSE DROITROHR 12X1,5
112A 003 990 36 68 E.GER. EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD VISSE DROITROHR 12X1,5
113A 003 990 37 68 E.GER. EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD VISSE DROITROHR 12X1,5
114A 003 990 38 68 E.GER. EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD VISSE DROITROHR 12X1,5
.
116A 003 990 39 68 E.GER. EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD VISSE DROITROHR 15X1,5
117A 003 990 40 68 E.GER. EINSCHRAUBVERSCHRAUBUNGN.B..RACCORD VISSE DROITROHR 15X1,5
.
121A 001 990 99 78 E.STECKVERBINDERN.B..RACCORD A FICHED 6X1,0/ 6X1,0
122A 002 990 00 78 E.STECKVERBINDERN.B..RACCORD A FICHED 10X1,25/10X1,25
123A 002 990 01 78 E.STECKVERBINDERN.B..RACCORD A FICHED 12X1,5/12X1,5
1246.979.018.060.STECKVERBINDERN.B..RACCORD A FICHED 15X1,5/15X1,5
.
1316.979.076.060 E.WINKEL-STECKVERBINDUNGN.B..D 6X1,5 90 GR.
1326.979.020.060 E.WINKEL-STECKVERBINDUNGN.B..D 12X1,5 90 GR.
1336.979.117.060 E.WINKEL-STECKVERBINDUNGN.B..D 10X1,25 90 GR.
.
1416.979.021.060 E.EINSCHRAUBFITTINGN.B..M 10X1
1426.979.022.060 E.EINSCHRAUBFITTINGN.B..M 12X1,5
1436.979.023.060 E.EINSCHRAUBFITTINGN.B..M 14X1,5
1446.979.024.060 E.EINSCHRAUBFITTINGN.B..M 16X1,5
1456.979.025.060 E.EINSCHRAUBFITTINGN.B..M 22X1,5
.
1466.979.026.060 E.EINSCHRAUBFITTINGN.B..M 12X1,5
1476.979.027.060 E.EINSCHRAUBFITTINGN.B..M 14X1,5
1486.979.028.060 E.EINSCHRAUBFITTINGN.B..M 16X1,5
1496.979.029.060 E.EINSCHRAUBFITTINGN.B..M 22X1,5
.
1506.979.030.060 E.VERBINDERN.B..RACCORDM 22X1,5/M 16X1,5
1516.979.100.060 E.VERBINDERN.B..RACCORDM 18X1,5
.
160A 007 997 72 72 E.SCHOTTSTUTZENN.B..TUBUL A CLOISONM 16X1,5/M 16X1,5
161A 007 997 73 72 E.SCHOTTSTUTZENN.B..TUBUL A CLOISONM 16X1,5/M 16X1,5
162A 007 997 74 72 E.SCHOTTSTUTZENN.B..TUBUL A CLOISONM 10X1/M 16X1,5
1636.979.039.060 E.VERBINDERN.B..RACCORDM 10X1/M 16X1,5
164A 007 997 75 72 E.SCHOTTSTUTZENN.B..TUBUL A CLOISONM 16X1,5/M 22X1,5
165A 007 997 76 72 E.SCHOTTSTUTZENN.B..TUBUL A CLOISONM 22X1,5/M 16X1,5
166A 007 997 77 72 E.SCHOTTSTUTZENN.B..TUBUL A CLOISONM 16X1,5/M 22X1,5
.
1696.979.084.060 E.VERBINDERN.B..RACCORDM 16X1,5/M 16X1,5
1706.979.086.060 E.VERBINDERN.B..RACCORDM 22X1,5/M 16X1,5
171A 007 997 78 72 E.SCHOTTSTUTZENN.B..TUBUL A CLOISONM 16X1,5/M 18X1,5
.
172A 007 997 79 72 E.SCHOTTSTUTZENN.B..TUBUL A CLOISONM 16X1,5/M 16X1,5
1736.979.083.060 E.VERBINDERN.B..RACCORDM 16X1,5/M 16X1,5
174A 007 997 80 72 E.SCHOTTSTUTZENN.B..TUBUL A CLOISONM 22X1,5/M 16X1,5
175A 007 997 81 72 E.GER. VERBINDUNGSSTUTZENN.B..RACCORD DROITM 22X1,5/M 16X1,5
.
176A 007 997 82 72 E.GER. VERBINDUNGSSTUTZENN.B..RACCORD DROITM 12X1,5/M 12X1,5
177A 007 997 83 72 E.GER. VERBINDUNGSSTUTZENN.B..RACCORD DROITM 14X1,5/M 16X1,5
178A 007 997 84 72 E.GER. VERBINDUNGSSTUTZENN.B..RACCORD DROITM 16X1,5/M 16X1,5
179A 007 997 85 72 E.GER. VERBINDUNGSSTUTZENN.B..RACCORD DROITM 18X1,5/M 16X1,5
.
181A 003 990 45 68 E.GER. EINSCHRAUBSTUTZENN.B..RACCORD MALE DROITM 16X1,5/M 18X1,5
182A 003 990 46 68 E.GER. EINSCHRAUBSTUTZENN.B..RACCORD MALE DROITM 12X1,5/M 16X1,5
183A 003 990 47 68 E.GER. EINSCHRAUBSTUTZENN.B..RACCORD MALE DROITM 10X1/M 12X1,5
184A 003 990 48 68 E.GER. EINSCHRAUBSTUTZENN.B..RACCORD MALE DROITM 16X1,5/M 12X1,5
185A 003 990 49 68 E.GER. EINSCHRAUBSTUTZENN.B..RACCORD MALE DROITM 16X1,5/M 16X1,5
1866.979.113.060 E.GER. EINSCHRAUBSTUTZENN.B..RACCORD MALE DROITM 16X1,5/M 12X1,5
.
191A 001 997 41 35 E.STOPFENN.B..BOUCHONM 12X1,5
192A 001 997 42 35 E.STOPFENN.B..BOUCHONM 16X1,5
193A 001 997 43 35 E.STOPFENN.B..BOUCHONM 22X1,5
.
195A 000 990 16 82 E.REDUZIERSTUECKN.B..RACD DE TUBE REDUCM 16X1,5/M 12X1,5
196A 000 990 17 82 E.REDUZIERSTUECKN.B..RACD DE TUBE REDUCM 22X1,5/M 16X1,5
1976.979.050.060 E.UEBERGANGSSTUECKN.B..RACCORD DE JONCTIONM 22X1,5
.
2016.979.053.060 E.BOGENN.B..ARCM 12X1,5 90 GR.
2026.979.054.060 E.BOGENN.B..ARCM 16X1,5 90 GR.
2046.979.115.060 E.BOGENN.B..ARCM 16X1,5 45 GR.
2056.979.055.060 E.BOGENN.B..ARCM 12X1,5 90 GR.
206A 003 990 74 71 E.BOGENN.B..ARCM 16X1,5 90 GR.
2076.979.057.060 E.BOGENN.B..ARCM 22X1,5 90 GR.
.
2116.979.109.060 E.T-STUECKN.B..RACCORD A TEM 12X1,5/M 12X1,5
2126.979.111.060 E.T-STUECKN.B..RACCORD A TEM 12X1,5/M 12X1,5
2136.979.110.060 E.T-STUECKN.B..RACCORD A TEM 16X1,5/M 16X1,5
2146.979.112.060 E.T-STUECKN.B..RACCORD A TEM 16X1,5/M 16X1,5
221A 000 997 71 74 E.T-STUECKN.B..RACCORD A TEM 12X1,5
222A 000 997 72 74 E.T-STUECKN.B..RACCORD A TEM 16X1,5
223A 000 997 73 74 E.T-STUECKN.B..RACCORD A TEM 22X1,5
224A 000 997 74 74 E.T-STUECKN.B..RACCORD A TEM 16X1,5
.
230A 003 990 75 71 E.ROHRBOGENN.B..COUDE DE TUBEM 12X1,5/M 12X1,5MESSING
231A 003 990 76 71 E.ROHRBOGENN.B..COUDE DE TUBEM 16X1,5/M 16X1,5
233A 003 990 77 71 E.ROHRBOGENN.B..COUDE DE TUBEM 16X1,5/M 22X1,5
.
241A 003 990 78 71 E.WINKEL-SCHOTTVERSCHRAUBUNGN.B..RACCORD PASSE-CLOISON COUDEM 16X1,5/M 12X1,5
242A 003 990 79 71 E.WINKEL-SCHOTTVERSCHRAUBUNGN.B..RACCORD PASSE-CLOISON COUDEM 18X1,5/M 16X1,5
243A 003 990 80 71 E.WINKEL-SCHOTTVERSCHRAUBUNGN.B..RACCORD PASSE-CLOISON COUDEM 18X1,5
244A 003 990 81 71 E.WINKEL-SCHOTTVERSCHRAUBUNGN.B..RACCORD PASSE-CLOISON COUDEM 16X1,5/M 22X1,5
.
2516.979.104.060 E.WINKELBLOCKN.B..M 12X1,5
3-WEG
2526.979.105.060 E.WINKELBLOCKN.B..M 16X1,5
3-WEG
2556.979.120.060 E.WINKELBLOCKN.B..M 16X1,5/M 16X1,5
4-WEG
2566.979.058.060 E.WINKELBLOCKN.B..M 16X1,5/M 16X1,5
4-WEG
.
261A 004 990 57 51 E.KONTERMUTTERN.B..CONTRE-ECROUM 12X1,5
262A 004 990 58 51 E.KONTERMUTTERN.B..CONTRE-ECROUM 16X1,5
263A 004 990 59 51 E.KONTERMUTTERN.B..CONTRE-ECROUM 22X1,5
266A 004 990 60 51 E.KONTERMUTTERN.B..CONTRE-ECROUM 16X1,5
267A 004 990 61 51 E.KONTERMUTTERN.B..CONTRE-ECROUM 22X1,5
268A 004 990 62 51 E.KONTERMUTTERN.B..CONTRE-ECROUM 18X1,5
.
271A 001 997 06 83 E.GEWINDEMUFFEN.B..MANCHON FILETEM 16X1,5
272A 001 997 07 83 E.GEWINDEMUFFEN.B..MANCHON FILETEM 22X1,5
.
281A 002 990 06 78 E.SCHLAUCHSTUTZENN.B..TUBUL A TUYAU SD 10
282A 002 990 07 78 E.SCHLAUCHSTUTZENN.B..TUBUL A TUYAU SD 12
.
285A 001 990 58 54 E.UEBERWURFMUTTERN.B..ECROU DE RACCORDM 12X1,5
286A 001 990 59 54 E.UEBERWURFMUTTERN.B..ECROU DE RACCORDM 16X1,5
287A 001 990 60 54 E.UEBERWURFMUTTERN.B..ECROU DE RACCORDM 18X1,5
.
291A 000 420 00 61 E.VERTEILERN.B..DISTRIBUTEURM 12X1,5
LUFTFEDERUNG SUSPENSION PNEUMATIQUE
292A 000 420 01 61 D.VERTEILERN.B..DISTRIBUTEURM 16X1,5
293A 000 420 02 61 D.VERTEILERN.B..DISTRIBUTEURM 18X1,5/M 12X1,5
DRUCKGEBER TRANSMISSER PRESSION
294A 000 420 03 61 D.VERTEILERN.B..DISTRIBUTEURM 16X1,5/M 12,1,5
DRUCKSCHALTER MANOCONTACTEUR
.
301A 005 997 22 36 E.PRUEFVENTILN.B..M 16X1,5/M 16X1,5
.
4004.753.922.000.RUNDDICHTRINGN.B..BAGUE D'ETANCHEITE CIRCULAIRE10,1X1,6
FUER M 10X1,0
4014.753.921.000.RUNDDICHTRINGN.B..BAGUE D'ETANCHEITE CIRCULAIRE12,0X2,0
FUER M 12X1,5
4024.753.920.000.RUNDDICHTRINGN.B..BAGUE D'ETANCHEITE CIRCULAIRE14,0X1,78
FUER M 14X1,5
4034.753.919.000.RUNDDICHTRINGN.B..BAGUE D'ETANCHEITE CIRCULAIRE16,0X2,0
FUER M 16X1,5
4044.753.918.000.RUNDDICHTRINGN.B..BAGUE D'ETANCHEITE CIRCULAIRE20,5X2,5
FUER M 22X1,5
